卫星通讯遥测地震监测网络Libra VSAT

地震观测仪器设备卫星通信数据传输设备

Libra是全集成地震与环境研究专用卫星通讯系统。

Libra VSAT系统非常经济可靠,可应用于在本地、区域和全国网络范围内收集大量的宽带和短周期科学数据。Libra采用24位精度,远程向数据采集中心直接实时传输数据。重要的是,libra网络的数据有效性超过99.99%。

–台站环境适应性强,不限地形、基础结构和与数据交换中心的距离;
–全站能耗仅6W,大大降低了太阳能供电成本;
–专用IP数据网络操作和维护,降低工作成本;
–只需要一只单一的通用远程站点调制解调器,采集,存储及通讯所有功能集于一体;
–网络费用经济,网络配置及数据通讯成本低。

Libra系统以其可靠性的数据通讯方案,有效地适应各种地形和环境的优越性能而著名。卫星遥测提供了数据集成的最高可能性,不局限与已有网络分布及网络视线的要求。

–连续可靠的遥测技术:

Libra是IP通讯系统,能采集连续数据,通过VSAT和同步卫星远程直接实时传输到网络中心。该系统简便可靠,无须中继站,不存在陆地无线电的失真和干扰问题。Libra是专用网络,保密性非常好,抗干扰。不同于互联网,移动通信和公共VSAT网络,Libra没有共享宽带。为用户减少了工作负担和技术维护人员。

–通用的Cygnus收发器:

每个Libra远程站点都配置同样的Cygnus收发器,是基于地震仪和GPS数据设计的,Cygnus可以兼容多种设备,用于广大范围的数据采集工作。
新的Cygnus收发器带有10/100base-T以太网口,两个窗口和一个NXM最新接口。内置存储器可选2、4到16GB闪存卡。可以采用通用的IP数据通讯或Apoll数据采集和通讯软件。该软件综合了UDP/IP组通讯应用水平的重发和纠错功能,数据有效率达99.99%。

–经济型的各种网络规模:

Libra成本效益非常好,可以用于各种大型和小型网络。数据可以从任意多个远程台站同时传输到多个接收数据中心,无须额外卫星租赁费用。另外,一个Libra网络可以免费与邻近的网络共享数据。

–完全自由布站:

Libra的布站适应性很强,包括不能同电话和无线电通讯的恶劣,荒芜的地形环境。Libra远程观测站可以安装在任何卫星可见的地方,一个Libra系统的运转成本与台站位置无关,与距数据中心的远近无关。Libra功耗只有6W,远程台站因此可以采用太阳能呢过供电,可完全独立于其他基础结构之外工作。

–低功耗:

LibraII大大地减低了能耗成本,太阳能规格和复杂的安装。

–强大的网络管理工具:

Libra系统操作和维护简便,对用户没有专业技能要求。通过一系列的网页显示给用户各种易于理解的连续采集、监测到的状态和诊断信息。所有Libra硬件都带有自检模式,可备注迅速诊断和发现系统错误。并另外提供支持卫星连接组播固件升级的软件。

–安装和扩展都很简便:

Libra网络安装和扩展快捷而简便,VSAT省去了繁琐的计划和地形结构布线设计,免除了对地面建筑的要求和安装许可。
绝大多数远程台站可在一天内调试完成,扩展也很简单。无论是增加一个还是100个,每一个台站的安装都是同样的标准程序和设备。
Libra是一套成熟的系统,迄今在全球超过1200个远程台站和40个数据中心超过30个国家工作。

用户接口: NXM总线接口 最多支持两个Trident 305 24位数字化仪器(共6通道)
串口 两个RS-232串口,带SLIP界面软件
状态 两个通用SOH电压输入(12位)
以太网口 10/100Base-T,支持TCP/IP,UDP/IP和HTTP通讯

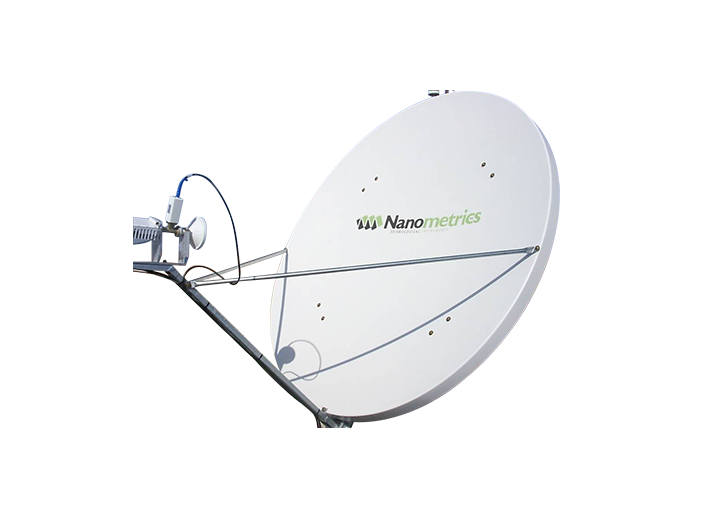

无线(远程台站): 无线尺寸 标准1.2m直径天线,0.6m,0.98m,1.8m和2.4m可选
安装选项 埋入或非埋入底盘安装可选
传输增益 43dB@14.25GHz(1.2m天线)
轴极化分辨力 >30dB
极化类型 线型
仰角20° 接收器G/T >23dB/k
调制解调器: 工作频率 标准卫星波段:(Ku、扩展Ku和C波段)
发射频率 14.0-14.5Ghz(Ku波段)
13.75-14.25Ghz(扩展Ku波段)
5.925-6.425Ghz(C波段)
接收频率 10.95-11.45Ghz(Ku波段)
11.7-12.2Ghz(Ku波段)
12.25-12.75Ghz(Ku波段)
其他可选
时标: 计时系统 内置DCXO时钟,GPS时间校正
时间精度 <100us
GPS接收器 内置12通道接收器
GPS天线 外部通过电缆激活天线
设置: 基于网络的界面 任意网络浏览器,通过HTTP连接远程(卫星)或本地以太网口
环境: 工作温度 -20℃到+60℃
湿度 0到100%
环境 自适应,所有室外环境,符合IP-67标准
兼容性 符合FCC Part 15,EN55022 ,EN55024
Libra传输协议: 卫星 兼容标准和扩展Ku波段卫星,和C波段卫星符合INTEL SAT GX 标准
每载波远端 通过TDMA可设置,标准每100KHZ载波16站
集线器冗余 支持多中心集线器设置,带自动备份传输能力
载波通道 中心配置,固定分配TDMA
远程发射 所有发送间隙参考UTC,各站可独立配置
远程发射调制 各站独立配置
发出流量 分配TDMA时间片发送
TDMA帧频 1-10秒
纠错 LDPC FEC减少能耗和天线尺寸 可选重发请求,丢失的数据包请求直到收到或者对远端缓冲器不再有效
阀值 FEC比率 1/2 3dB
FEC比率 7/8 3dB
数据传输协议 UDP/IP协议
电源: 供电电压 10-36V直流
调制解调器 3.1W
