GMR二维地面核磁共振找水仪

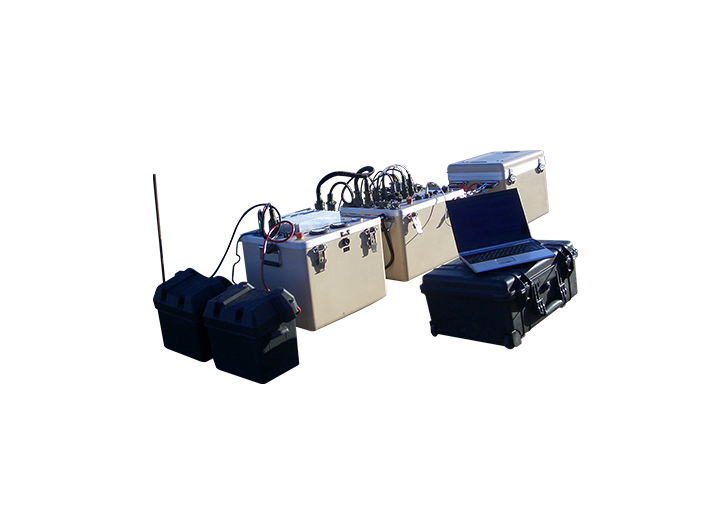

电法(电磁)勘探仪器设备交流电法仪器工程勘察检测利用核磁共振方法找水，具有高分辨率、高效率、信息量丰富和解释唯一等特点，是少有的直接找水的无损地球物理方法。它利用地下水水分子中氢原子的核磁共振特性，直接测量地下水的含量和分布。在探测深度范围内，可以给出定量解释结果，确定含水层的深度、厚度，单位体积含水量，并可以提供含水层平均孔隙度等信息，费用只有地质勘探钻孔的十分之一，并且可以快速圈定地下水三维空间分布、划定找水远景区、提供井位。GMR核磁共振找水仪是高品质多通道地面二维核磁共振找水仪，由美国地调局及自然基金资助的Vista Clara公司生产，产品种类丰富，可进行地面、井中、样品分析等NMR测量。
–更短的死时间（5ms），可以探测泥沙束缚水和毛细管水，并且在高地磁地质环境中具有更高的灵敏度；
–超高灵敏度接收电路：输入噪音500pV/rt(Hz)，24位宽带采样；
–基于参考线圈的自适应降噪技术和FID 图像积分等现代信号检测与处理方法的抗干扰技术；
–最先进的二维采集和处理技术将传统的核磁共振应用从探测层状含水层扩展到探测断层水和岩溶水等非层状地下水；
–多通道数据获取和处理技术大大提高了用户的工作效率；
–先进的电力逆变系统，通过小直径地面电缆可产生更高的电流；
–野外生产多重安全保护措施，在连接错误的情况下设备自动安全关闭；
–根据不同的地电条件，最大勘探深度可达150 米；

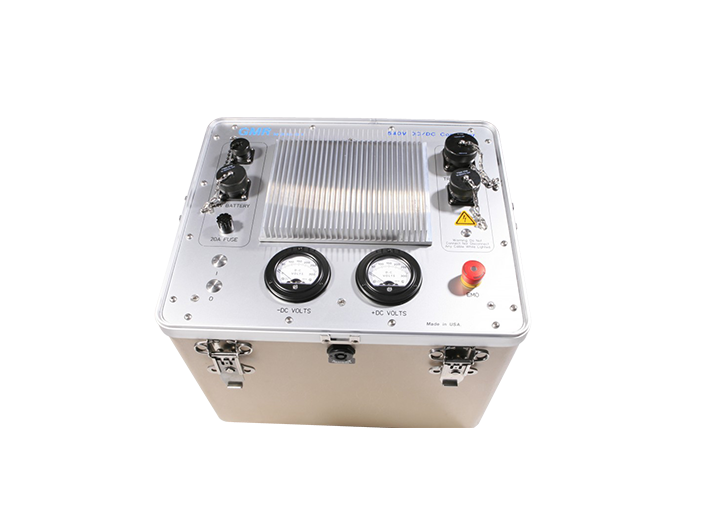

| DC/DC CONVERTER直流升压器 | |
| 输出电压： | ±270V DC |
| 充电电流： | 1A |
| 电容量： | 54 mF |
| 电源要求： | 2块12V电瓶 |
| 体积： | 50 x 42 x 50cm |
| 重量： | 45kg |
| 扩展 | |
| TRANSMITTER发射机 | |
| 发射输出 | 4000V, 600A, 25 As，可选6000V/800A |
| 死区时间： | <5ms ，3ms（6000V） |
| 通道数： | 收发一体4通道，可扩展到8通道 |
| 体积： | 50 x 42 x 50cm |
| 重量： | 42kg |
| 接收机噪声： | <500pV/√Hz 24 bit A/D |
| 脉冲序列： | FID (T2*), 4-Phase(T1), Spin echo (T2) with phase cycling* |
| Tuning Unit调谐单元 | |
| 电容： | 0.5-16µF，2台可达32µF（低纬度地区使用） |
| 其他 | |
| 噪声消除： | 采用参考线圈进行噪声消除，自适应信号处理技术，已被证明噪声消除达到两个数量级 |
| 数据处理及反演程序 : | 数据处理、噪声消除、1D反演、2D反演 |
